产品关键词 Product Keywords

  • 过滤效率：99%
  • 过滤原理：机械式滤筒技术
  • 滤芯寿命：12 个月
  • 滤芯材料：PTFE 覆膜阻燃滤芯
  • 清灰方式：脉冲自动清灰
  • 工作噪声：72dBA
  • 安装形式：立地



应用领域 / Application Areas


焊接

打磨

磨削

抛丸喷砂

材料混合

碳爆

材料搬运

包装

筛分

称重

表面处理

砂磨

锯切

等等...

可选配件：Optional accessories

  • 消音器
  • 防爆组剪(防爆风机、防爆电控、锁气卸灰、卸爆片、温度传感器、料位传感器等)



特点：Characteristics

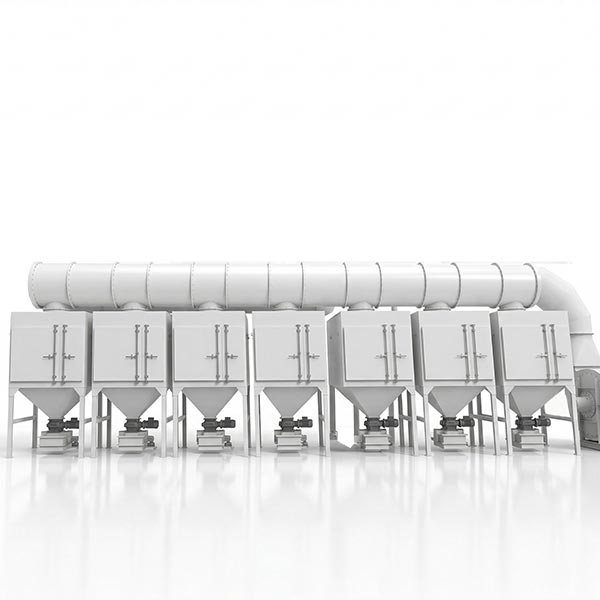

HCD-TFT 系列采用立式滤筒结构，在风机负压的作用下，含尘气体通过主机，烟雾和灰尘首先与预过滤挡板进行碰撞，含尘气体中的大颗粒被撞下，火星被阻隔，同时含尘气体经挡板撞击后能均匀的与过滤器滤筒接触。含尘气体与滤筒接触过程中，粉尘被拦截在滤筒外表面，干净的空气透过滤筒经风机排放到车间或室外。过滤效率可达 99.9%。因为 HCD-TFT 系列采用竖直悬挂的滤筒，附着在滤筒表面的粉尘受重力作用可自动落入集灰桶。

技术与安装参数：Technology Parameters

型号 风量 参考功率 滤筒数量 过滤面积

尺寸
M3/h Kw 个 m2 mm
HCD-500TFT-4 5000 5.5 4 110 1250*1240*2250
HCD-750TFT-6 7500 7.5 6 165 1660*1240*2890
HCD-1000TFT-8 10000 11 8 220 2520*1240*3580
HCD-1600TFT-10 16000 15 12 330 3350*1240*3580
HCD-2100TFT-16 21000 18.5 16 440 4290*1240*3580
HCD-2600TFT-20 26000 30 20 550 5160*1240*3580
HCD-3200TFT-24 32000 37 24 660 6020*1240*3580
HCD-4000TFT-30 40000 45 30 825 7790*1240*3580
HCD-5200TFT-40 52000 75 40 1100 10500*1240*3580
HCD-6500TFT-50 65000 90 50 1375 14000*1240*3580

其他风量和尺寸请咨询我公司技术人员

安装案例 Installation Cases

等离子切割机自动跟踪除尘系统
